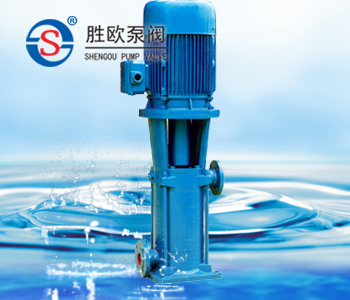

一、LG立式多級穩壓給水泵概述：
LG型多級給水泵，系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型連軸器聯接，具有結構緊湊、噪音低、占地面積小等優點。主要應用于高層建筑供水，也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、LG立式多級穩壓給水泵特點：
LG型多級給水泵水力模型先進：效率高，性能范圍廣。立式結構，安裝調試方便，獨特設計的電機和泵體采用聯體機座，同心度，加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式多級泵新的美感，使產品煥發藝術的魅力，可以和國外著名廠家多級泵媲美。軸承采用國際著名品牌精密軸承，精度高，可靠性好，壽命長。軸封采用填料或機械密封，后者為前者的改進型：采用不銹鋼、鈦化鎢、氟橡膠等材料制成，耐高溫，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。 葉輪及轉動磨擦件均采用合金制造，耐腐蝕，不生銹，同時可避免產生銹水，堵塞噴淋等消防器件，延長了泵使用壽命
三、LG立式多級穩壓給水泵型號意義：
四、LG立式多級穩壓給水泵工作條件：
1、使用的介質應類似水，運動粘度<150mm2/s，且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨時提出，以便為您提供更為可靠的產品；
3、介質使用溫度-15℃~105℃；
4、最大系統工作壓力≤2.5MPa；
5、周?chē)h(huán)境溫度應低于40℃，相對濕度低于95%。
五、LG立式多級穩壓給水泵用途：
LG、LG-B型立式水多級泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用?？奢斔偷囊后w為常溫（<80℃）（熱水型可輸送溫度小于105度的介質）清水或物理、化學性質類似于水的常溫介質。
六、LG立式多級穩壓給水泵結構圖：
|
|
序號
|
名稱
|
材料或型號
|
序號
|
名稱
|
材料或型號
|
|
1
|
電機
|
Y系列（V5）2極
|
9
|
軸套
|
Q235
|
|
2
|
電機架
|
HT200
|
10
|
中段
|
HT200
|
|
3
|
聯軸器
|
HT200
|
11
|
導葉
|
HT200
|
|
4
|
機封壓蓋
|
HT200
|
12
|
葉輪
|
HT200
|
|
5
|
放氣閥
|
銅合金
|
13
|
軸
|
45或2Cr13
|
|
6
|
機械密封
|
120A
|
14
|
軸承
|
錫青銅
|
|
7
|
末導葉
|
HT200
|
15
|
進水段
|
HT200
|
|
8
|
出水段
|
HT200
|
|
|
|
七、LG型立式多級穩壓給水泵結構說明：
LG、LG-B型立式給水多級泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用?？奢斔偷囊后w為常溫（<80℃）（熱水型可輸送溫度小于105度的介質）清水或物理、化學性質類似于水的常溫介質。
八、LG型立式多級穩壓給水泵性能參數：
|
型號
|
級數
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
重量
|
必需汽蝕余量
|
外形尺寸
|
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%）
|
Kg
|
（NPSH）r(m)
|
H
|
H2
|
|
25LG(R)3-10
|
2
|
2.4
3
4.7
|
20
|
2900
|
0.75
|
38
42
44
|
70
|
2.0
|
630
|
180
|
|
3
|
30
|
1.1
|
74
|
2.0
|
670
|
220
|
|
4
|
40
|
1.5
|
85
|
2.0
|
740
|
260
|
|
5
|
50
|
1.5
|
89
|
2.0
|
780
|
300
|
|
6
|
60
|
2.2
|
100
|
2.0
|
845
|
340
|
|
7
|
70
|
2.2
|
104
|
2.0
|
885
|
380
|
|
8
|
80
|
2.2
|
108
|
2.0
|
925
|
420
|
|
9
|
90
|
2.2
|
112
|
2.0
|
965
|
460
|
|
10
|
100
|
3
|
125
|
2.0
|
1040
|
500
|
|
11
|
110
|
3
|
129
|
2.0
|
1080
|
540
|
|
12
|
120
|
4
|
145
|
2.0
|
1140
|
580
|
|
13
|
130
|
4
|
149
|
2.0
|
1080
|
620
|
|
14
|
140
|
4
|
153
|
2.0
|
1220
|
660
|
|
15
|
150
|
4
|
157
|
2.0
|
1260
|
700
|
|
32LG(R)6.5-15
|
2
|
4.5
6.5
9.5
|
30
|
2900
|
1.5
|
47
53
50
|
90
|
2.4
|
665
|
179
|
|
3
|
45
|
2.2
|
100
|
2.4
|
740
|
229
|
|
4
|
60
|
3
|
115
|
2.4
|
825
|
279
|
|
5
|
75
|
4
|
135
|
2.4
|
895
|
329
|
|
6
|
90
|
4
|
142
|
2.4
|
945
|
379
|
|
7
|
105
|
5.5
|
175
|
2.4
|
1070
|
429
|
|
8
|
120
|
5.5
|
182
|
2.4
|
1120
|
479
|
|
40LG(R)12-15
|
2
|
9
12
18
|
30
|
2900
|
2.2
|
55
60
63
|
90
|
2.9
|
710
|
199
|
|
3
|
45
|
3
|
105
|
2.9
|
800
|
257
|
|
4
|
60
|
4
|
130
|
2.9
|
880
|
315
|
|
5
|
75
|
5.5
|
155
|
2.9
|
1015
|
373
|
|
6
|
90
|
5.5
|
163
|
2.9
|
1075
|
431
|
|
7
|
105
|
7.5
|
180
|
2.9
|
1130
|
489
|
|
8
|
120
|
7.5
|
190
|
2.9
|
1190
|
547
|
|
型號
|
級數
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
重量
|
必需汽蝕余量
|
外形尺寸
|
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%）
|
Kg
|
（NPSH）r(m)
|
H
|
H2
|
|
50LG24-20
|
|
18.0
24.0
30.0
|
40
|
2900
|
5.5
|
67
69
64
|
160
|
3.2
|
865
|
216
|
|
3
|
60
|
7.5
|
180
|
3.2
|
930
|
281
|
|
4
|
80
|
11.00
|
250
|
3.2
|
1145
|
346
|
|
5
|
100
|
11.00
|
260
|
3.2
|
1210
|
411
|
|
6
|
120
|
15.0
|
280
|
3.2
|
1275
|
476
|
|
65LG(R)36-20
|
2
|
27
36
43
|
40
|
2900
|
7.5
|
70
72
67
|
170
|
3.4
|
905
|
249
|
|
3
|
60
|
11
|
230
|
3.4
|
1120
|
314
|
|
4
|
80
|
15
|
250
|
3.4
|
1185
|
379
|
|
5
|
100
|
18.5
|
280
|
3.4
|
1295
|
444
|
|
6
|
120
|
22.0
|
330
|
3.4
|
1390
|
509
|
|
80LG40-20
|
2
|
30
40
52
|
40
|
2900
|
7.5
|
70
73
68
|
235
|
3.4
|
965
|
301
|
|
3
|
60
|
11.0
|
260
|
3.4
|
1195
|
379
|
|
4
|
80
|
15.0
|
290
|
3.4
|
1270
|
457
|
|
5
|
100
|
18.5
|
345
|
3.4
|
1395
|
535
|
|
6
|
120
|
22.0
|
410
|
3.4
|
1505
|
613
|
|
100LG72-20
|
|
54
72
90
|
40
|
2900
|
11.0
|
70
73
68
|
260
|
3.5
|
1145
|
331
|
|
3
|
60
|
18.5
|
290
|
3.5
|
1275
|
416
|
|
4
|
80
|
22.0
|
380
|
3.5
|
1390
|
501
|
|
5
|
100
|
30.0
|
450
|
3.5
|
1570
|
586
|
|
6
|
120
|
37.0
|
470
|
3.5
|
1655
|
671
|
|
7
|
140
|
45.0
|
520
|
3.5
|
1800
|
756
|
|
8
|
160
|
45.0
|
540
|
3.5
|
1885
|
841
|
|
9
|
180
|
55.0
|
|
3.5
|
九、LG立式多級穩壓給水泵使用說明：
（ 一）、起動
1、LG、LG-B型立式多級泵用于有吸程場合，即進口為負壓時，應先向進口路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。
2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環動轉有無碰擦，如轉不動，不應起動，直至找出故障原因?yàn)橹埂?br />
4、試起動， 電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。
5、當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
（二）、運轉
1、LG、LG-B型立式多級泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。
2、定時檢查電機電流值不應超過額定電流。
3、LG、LG-B型立式多級泵的軸承溫度不得高于75℃ ，并不得超過外界溫度35℃。
4、易損件磨損過不應及時更換。
5、發現異常現象，立即停機檢查原因。
（三）、停車
1、關閉出水管路上的閘閥，關閉真空表旋塞。
2、停止電機，然后關閉壓力計旋塞。
3、如有冬季寒冷季節，應將泵內液體放盡，以免凍裂。
4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。
十、LG立式多級穩壓給水泵故障分析與排除：
|
故障
|
原 因
|
解決方式
|
|
1 、泵不吸水.壓力表指針劇烈擺動.
|
灌注引水不夠，管路與儀表聯接處漏氣。
|
檢?底閥是否漏水.再灌足引水， 擰緊或修回漏氣處。
|
|
2、多級泵不吸水.真空表表示高度真空。
|
底閥沒有打開或已堵塞.吸水管路阻力太大.吸水高度過高。
|
檢修底閥.更?水管.降低吸水高度。
|
|
3、壓力表有壓力，但仍不出水.
|
出水管阻力太大.旋轉方向不對， 葉輪堵塞.泵轉速不足。
|
檢?或縮短水管。檢?電機.清除葉輪內的污物.增加泵轉速。
|
|
4 、流量低于設計要求。
|
水泵堵塞，密封環磨損過多.轉速不足。
|
清掃水泵及管路.更?密封壞.增加泵轉速。
|
|
5、泵消耗功率過大。
|
填料壓的太緊.并發熱.葉輪有磨損.泵流量增大。
|
調整填料壓蓋松緊程度，檢?泵軸是否歪曲.更?葉輪.增加出水阻力.降低流量。
|
|
6、機械密封泄漏
|
磨擦副磨損嚴重.或密封面劃傷。
|
更?新機械密封.重新研磨密封面。
|
|
7、泵內聲音反常.泵不出
水。
|
吸水管阻力過大.吸入管路漏氣. 輸送的液體?度過高。
|
檢?吸入管和底閥。堵塞漏氣處、減少吸水高度.降低水溫。
|
|
8、多級泵振動.軸承過熱。
|
電機與泵不同心.軸承缺油或磨損。
|
調整電機軸與泵軸的同軸度.加油或更?軸承。
|
LG立式多級穩壓給水泵安裝說明：
1、安裝前應檢查有無雜質在泵的流道內。
2、LG、LG-B型立式多級泵安裝位置應盡可能靠近水源處。
3、LG、LG-B型立式多級泵與底座安裝有兩種方式，一種直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。
4、直接安裝中將泵放在基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5開水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5、安裝管路時，進、出水管路都應有各自的支承，不應使LG、LG-B型立式多級泵的法蘭承受過大的管路重量。
6、LG、LG-B型立式多級泵用于有吸程場合，進水管端應裝有底閥，并且進口管路不應有過多彎道。同時不得有漏水、漏氣現象存在
7、在進口管路上最好裝在過濾網，以防雜質進入葉輪內部。濾網的有交面積應是進水管面積3~4倍，以保證液體的自由暢通。
8、為了維護和使用方便安全，在泵的進口管路上安裝一只球閥和在泵出口附近安裝一只壓力表，并在壓力表前面安裝一只自位閥（防水錘），以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。
9、進口如需擴徑連接，請選用偏心異徑管道接頭。
LG立式多級穩壓給水泵安裝示意圖：
一、剛性連接 二、柔性連接
|
|
|
|
1
|
球閥
|
2
|
撓性接頭
|
3
|
取壓直管
|
4
|
真空壓力表
|
1
|
球閥
|
2
|
撓性接頭
|
3
|
取壓直管
|
4
|
閘閥
|
5
|
彎管
|
|
5
|
閘閥
|
6
|
止回閥
|
7
|
壓力表
|
8
|
水泥臺座
|
6
|
泵
|
7
|
聯接板
|
8
|
JGD型隔振器
|
9
|
水泥臺座
|
10
|
泵
|
LG立式多級穩壓給水泵安裝尺寸圖：
|
型號
|
L
|
h
|
B
|
b
|
n-фd
|
進口法蘭
|
出口法蘭
|
|
DN
|
D
|
D1
|
n-фd
|
DN
|
D
|
D1
|
n-фdc
|
|
25LG
|
130
|
85
|
230
|
190
|
4-ф18
|
25
|
115
|
85
|
4-ф12
|
25
|
115
|
85
|
4-ф14
|
|
32LG
|
145
|
63
|
260
|
220
|
4-ф18
|
32
|
140
|
100
|
4-ф16
|
32
|
140
|
100
|
4-ф18
|
|
40LG
|
145
|
70
|
260
|
220
|
4-ф18
|
40
|
150
|
110
|
4-ф16
|
40
|
150
|
110
|
4-ф18
|
|
50LG
|
180
|
80
|
300
|
248
|
4-ф23
|
50
|
165
|
125
|
4-ф16
|
50
|
165
|
125
|
4-ф18
|
|
65LG
|
180
|
90
|
300
|
248
|
4-ф23
|
65
|
185
|
145
|
4-ф16
|
65
|
185
|
145
|
4-ф18
|
|
80LG
|
187
|
112
|
315
|
272
|
4-ф23
|
80
|
200
|
160
|
8-ф16
|
80
|
200
|
160
|
8-ф18
|
|
100LG
|
187
|
122
|
315
|
272
|
4-ф23
|
100
|
220
|
180
|
8-ф16
|
100
|
220
|
180
|
8-ф18
|
LG立式多級穩壓給水泵附件尺寸圖：
|
1.聯接板尺寸
|
2. 剛性聯接水泥臺座基礎圖
|
|
|
|
|
型號
|
聯接板尺寸
|
剛性聯接水泥臺座基礎尺寸
|
|
A×A
|
B×B
|
C×C
|
H
|
d1
|
d2
|
D×D
|
E×E
|
F×F
|
H
|
d
|
h
|
|
25LG
|
190
|
340
|
400
|
60
|
φ14或φ18
|
φ18
|
191
|
500
|
550
|
250
|
60
|
200
|
|
32LG
|
220
|
440
|
500
|
60
|
φ14或φ18
|
φ18
|
219
|
500
|
550
|
250
|
60
|
200
|
|
40LG
|
220
|
440
|
500
|
60
|
φ14或φ18
|
φ24
|
219
|
500
|
550
|
250
|
80
|
250
|
|
50LG
|
248
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
248
|
550
|
600
|
350
|
80
|
250
|
|
65LG
|
248
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
248
|
550
|
600
|
350
|
80
|
250
|
|
80LG
|
272
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
272
|
600
|
650
|
350
|
80
|
250
|
|
100LG
|
272
|
540
|
600
|
60
|
φ22
|
φ24
|
272
|
600
|
650
|
350
|
80
|
250
|
LG型立式多級穩壓給水泵維修與保養：
運行中的維護和保養
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止LG、LG-B型立式多級泵在汽蝕狀態下長期運行；
3、禁止LG、LG-B型立式多級泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查L(zhǎng)G、LG-B型立式多級泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、LG、LG-B型立式多級泵在運行中應有專人看管，以免發生意外；
6、LG、LG-B型立式 多級泵每運行500小時應對軸承進行加油；
7、LG、LG-B型立式多級泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。
機械密封的維護與保養
1、機械密封潤滑液應清潔無固體顆粒；
2、嚴禁機械封在干磨情況下工作；
3、起動前應盤動泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。
泵的裝配和拆卸指導
（一）部件的組裝
1、將軸承、底蓋裝在進水段上；
2、將軸套裝在主軸的下端，并用螺釘固定；
3、將導葉裝進中段，末導葉裝進出水段；
（二）總裝
1、先將主軸裝入進水段的軸承內；
2、再將第一個葉輪進口向下套進主軸上，直至葉輪的進口與進水段配合，轉動主軸是否輕快；
3、在主軸上套進一個軸套，直至與葉輪相碰；
4、將中段（已裝好導葉）套進主軸并與進水段配合；
5、繼續2、3、4直至完成N-1級的中段裝配；
6、將最后一個葉輪進口向下套進主軸上，直至葉輪的進口與中段配合，轉動主軸是否輕快；
7、墊上鎖緊墊片并鎖緊；
8、擰緊主軸鎖緊螺母；
9、將出水段（裝好末導葉）套進主軸并與中段配合；
10、旋入四根拉緊螺桿，并擰緊；
11、裝上機封，并蓋上機封壓蓋；
12、裝上電機機架、電機、聯軸器；
13、LG、LG-B型立式多級泵的訴卸過程按上述相反步驟進行。
（三）注意事項
1、裝配過程中不能損壞密封紙墊；
2、所有的配合面必須干凈，無任何顆粒；
3、機械的端面應小涂潤滑沒并對中。
